ISI DALAM KWH METER DIGITAL atau PULSA

komponen kwh meter digital

ISI DALAM KWH METER DIGITAL atau PULSA

Bagi tukang listrik atau yang berkecimpung di dunia pemasangan kwh meter pulsa mungkin gambar diatas ini tidak asing lagi kita, namanya KWH meter DIGITAL yang terpasang dirumah tangga, kantor, toko dan lain sebagainya. tetapi apakah anda tahu apa isi dari dalam meteran listrik pulsa tersebut, jika suka dengan dunia elektronika, pasti kebanyakan sudah tahu apalagi yang suka dengan microcontroller. sebagai pengetahuan mari kita cari tau komponen dalam meteran listrik tersebut :
Tulisan Periksa Pada Kwh

1. LCD Display.

Sudah umum lcd ini dipergunakan untuk melihat isi pulsa dan perintah perintah lainnya pada kwh meter jenis digital serta keterangan dan indikator lainnya.
battray capacitor cell

2.  Battray.

Battray ini berfungsi untuk konsumsi daya display pada KWH meter digital pada saat jaringan listrik padam, jenisnya battray capasitor cell.

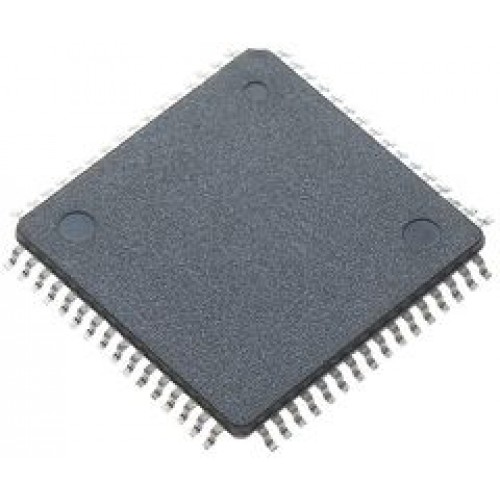

Mikroprosessor kwh meter digital

3. Mikroprosessor

Komponen utama dalam kwh meter digital adalah mikroprosesor, karena semua instruksi, sensor dan lainnya di kendalikan oleh chip ini.
Mini Ct

4. Coil.

Coil ini berfungsi sebagai sensor arus listrik untuk mengetahui besaran arus yang mengalir dan coil ini berkomunikasi dengan mikroprosesor.
Relay Lacthing

5. Relay Lacthing

Relay ini berfungsi untuk memutus dan menyambung arus sesuai dengan instruksi dari mikroprosesor.
Buzzer

6. Buzzer

Buzzer berfungsi sebagai indikator untuk pulsa sudah mau habis atau untuk indikator jika ada gangguan pada kwh meter digital tersebut.
push button

7. Push Button

Push Button atau tombol ini berfungsi untuk pengaman pada kwh meter digital dan clear tamper. jangan sesekali membuka casing pada kwh meter digital, karena akan menjadi clear tamper.

Itulah beberapa komponen isi pada kwh  meter digital atau kwh meter pulsa yang banyak jenisnya pada saat ini. jika anda sering berkecimpung didunia elektronik, khususnya mikrokontroller, isi pada kwh meter digital tersebut sudah tidak asing lagi bagi anda, seperti mikroprosessor ATMEGA 128. jika ada tambahan silahkan isikan pada kolom komentar, agar bisa berbagi ilmu. terimakasih.
