PENGERTIAN DAN FUNGSI NH FUSE
NH Fuse adalah alat listrik yang digunakan sebagai pengaman pada rangkaian listrik. NH Fuse berfungsi untuk memutuskan arus apabila dilewati arus berlebih, sehingga tidak merusak peralatan listrik atau mesin yang terpasang pada instalasi yang menggunakan NH fuse. NH Fuse bekerja pada listrik tegangan rendah hingga 630 Volt. NH Fuse merupakan fuse sekali pakai, dimana apabila nh fuse sudah putus, tidak bisa dipakai lagi dan perlu diganti dengan nh fuse baru yang memiliki karakteristik sama.
NH Fuse terbuat dari beberapa macam material,tabung keramik berbentuk kotak dengan batangan metal/blade terminal di kedua ujungnya nh fuse tebut. NH Fuse memiliki beragam ukuran size dan rating ampere yang berbeda dan pengaplikasian yang berbeda-beda pula.
NH Fuse yang terbuat dari material keramik yang baik dan blade terminal yang baik untuk pengamanan yang optimal yang sering digunakan untuk nh fuse pln. Material keramik yang baik (berwarna kecoklatan), memiliki daya tahan terhadap suhu panas yang lebih baik, sehingga jangka pakai nh fuse ini tahan lama. Demikian juga dengan blade terminal yang baik, akan membuat posisi dudukan lebih kuat dan aman pada saat pemasangan seperti pada phb tr pln.
NH FUSE BASE ATAU NH FUSE HOLDER
NH Fuse base sering juga disebut dengan NH FUSE HOLDER berfungsi sebagai kaki dudukan atau penjepit untuk NH Fuse yang akan dipasang. Ukuran size NH Fuse base, ditentukan berdasarkan ukuran NH Fuse yang kita gunakan. Contoh: Untuk memasang NH Fuse size 00, perlu menggunakan fuse holder dudukan size 00 juga. Holder NH Fuse juga dapat dipilih berdasarkan material nh fuse base holder tersebut. Pilihan Fuse base holder yang umum digunakan pln adalah fuse holder metal, fuse holder keramik atau dapat juga menggunakan fuse rail dan fuse rail disconnect.semua itu dapat ditentukan untuk kebutuhan apa dan biaya yang berbeda tentunya.

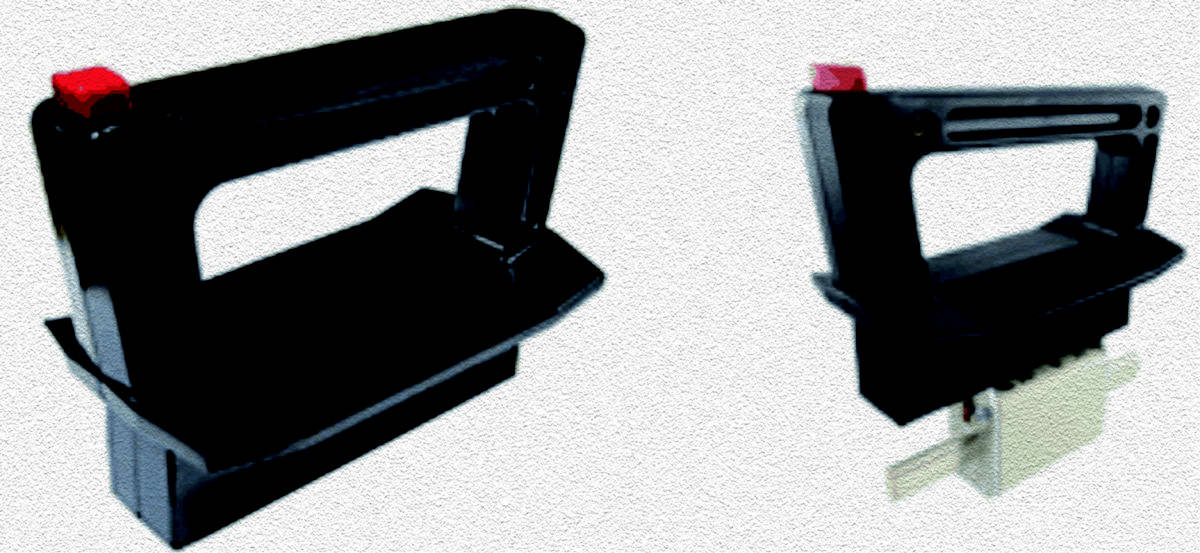

NH FUSE PULLER
Pada saat pemasangan nh fuse, blade terminal dipasang pada NH fuse Holder. Untuk memasang dan melepas NH Fuse dengan fuse base dudukannya, dapat menggunakan NH Fuse Puller. NH Fuse puller ini memiliki ukuran universal, yang dapat digunakan untuk NH Fuse size 00 hingga size 4. NH Fuse sudah menjadi pilihan untuk dipasang pada perakitan berbagai jenis panel - panel listrik, PHB Trafo listrik, dan PHB TR gardu listrik seperti milik pt.pln.
MENENTUKAN NH FUSE
NH Fuse umumnya dipasang pada PHB trafo listrik yang berfungsi sebagai pemutus atau pengaman terhadap arus lebih. Cara menetukan NH FUSE yang sesuai dengan kebutuhan dan menghitung berapa Ampere NH Fuse yang harus kita pasang pada sebuah panel listrik tidak bisa sembarangan, karena bisa berakibat fatal, seperti halnya menentukan sebuah MCB. berikut ini adalah rumus menetukan NH FUSE yang sering dipakai dilapangan.
RUMUS NH FUSE
I= P/Vx1.73
I = Arus (A)
P = Daya (VA)
V = Tegangan (Volt) = 400 volt tegangan TR ( tergantung pada banyaknya pelanggan)
Contoh: Jika tranformator (trafo) yang terpasang dengan daya 100 KVA =( 100.000 VA)
Maka NH Fuse yang terpasang adalah:
I = 100.000/400x1.73
I = 144.5 A
Maka NH FUSE = 144,5 A
