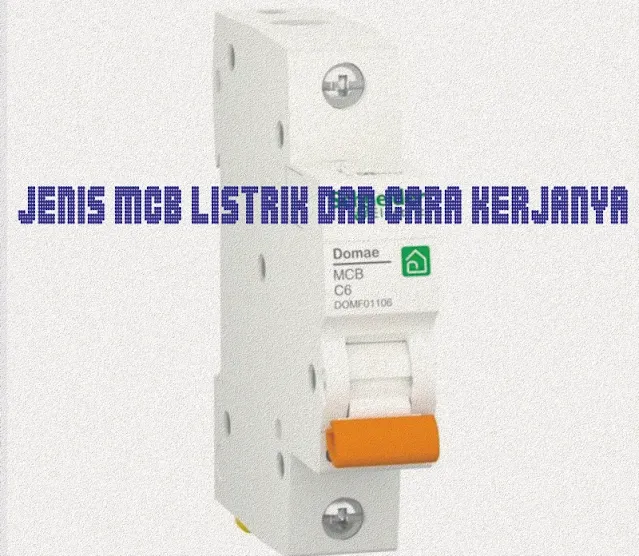

MCB LISTRIK JENIS DAN CARA KERJANYA
Jenis-Jenis MCB
Berdasarkan waktu pemutusannya, pengaman-pengaman otomatis dapat terbagi atas:
1.Otomat-L (Untuk Hantaran)
Pada Otomat jenis ini pengaman termisnya disesuaikan dengan meningkatnya suhu hantaran. Apabila terjadi beban lebih dan suhu hantarannya melebihi suatu nilai tertentu, elemen dwi logamnya akan memutuskan arusnya. Kalau terjadi hubung singkat, arusnya diputuskan oleh pengaman elekromagnetiknya. Untuk arus bolak-balik yang sama dengan 4 In-6 In dan arus searah yang sama dengan 8 In pemutusan arusnya berlangsug dalam waktu 0.2 detik.
2.Otomat-H (Untuk Instalasi Rumah)
Secara termis jenis ini sama dengan Otomat-L. Tetapi pengaman elektromagnetiknya memutuskan dalam waktu 0,2 sekon, jika arusnya sama dengan 2,5 In–3 In untuk arus bolak-balik atau sama dengan 4 In untuk arus searah. Jenis Otomat ini digunakan untuk instalasi rumah. Pada instalasi rumah, arus gangguan yang rendah pun harus diputuskan dengan cepat. Sehingga jika terjadi gangguan tanah, bagian- bagian yang terbuat dari logam tidak akan lama bertegangan.
3.Otomat-G
Jenis Otomat ini digunakan untuk mengamankan motor-motor listrik kecil untuk arus bolak-balik atau arus searah, alat-alat listrik dan juga rangkaian akhir besar untuk penerangan, misalnya penerangan pabrik. Pengaman elektromagnetiknya berfungsi pada 8 In-11 In untuk arus bolak-balik atau pada 14 In untuk arus searah. Kontak-kontak sakelarnya dan ruang pemadam busur apinya memiliki konstruksi khusus. Karena itu jenis Otomat ini dapat memutuskan arus hubung singkat yang besar, yaitu hingga 1500 ampere.
Cara kerja MCB
Thermis:
Prinsip kerjanya berdasarkan pada pemuaian atau pemutusan dua jenis logam yang koefisien jenisnya berbeda. Kedua jenis logam tersebut dilas jadi satu keping (bimetal) dan dihubungkan dengan kawat arus. Jika arus yang melalui bimetal tersebut melebihi arus nominal yang diperkenankan maka bimetal tersebut akan melengkung dan memutuskan aliran listrik.
Magnetik:
Prinsip kerjanya adalah memanfaatkan arus hubung singkat yang cukup besar untuk menarik sakelar mekanik dengan prinsip induksi elektromagnetis. Semakin besar arus hubung singkat, maka semakin besar gaya yang menggerakkan sakelar tersebut sehingga lebih cepat memutuskan rangkaian listrik dan gagang operasi akan kembali ke posisi off. Busur api yang terjadi masuk ke dalam ruangan yang berbentuk pelat-pelat, tempat busur api dipisahkan, didinginkan dan dipadamkan dengan cepat.
Fungsi utama Miniature Circuit Breaker (MCB):
Mengamankan kabel terhadap beban lebih dan arus hubung singkat.
Melewatkan arus tanpa pemanasan lebih.
Membuka dan menutup sebuah sirkit di bawah arus pengenal.
PEMILIHAN MINIATURE CIRCUIT BREAKER (MCB)
Pemilihan pemutus tenaga ditentukan oleh beberapa hal :
Standar
SPLN 108 / SLI 175, bila digunakan oleh pemakai umum (instalasi perumahan – kapasitas pemutusan rendah)
IEC 60947-2, bila digunakan oleh ahlinya (aplikasi industri - kapasitas pemutusan tinggi
Kapasitas pemutusan
Kapasitas pemutusan suatu pemutus tenaga harus lebih besar dari arus hubung singkat pada titik instalasi di mana pemutus tenaga tersebut dipasang. Pada diagram garis suatu sistem, disarankan untuk juga menyebutkan besar kapasitas pemutusan di samping arus pengenal pemutus tenaga yang digunakan.
Arus pengenal
Arus pengenal pemutus tenaga harus disesuaikan dengan besarnya arus beban yang dilewatkan kabel dan lebih kecil dari arus yang diijinkan pada kabel.
Tegangan
Tegangan operasional pengenal pemutus tenaga harus lebih besar atau sama dengan tegangan sistem.
Jumlah kutub ( 1 phase atu 3 phase)
Bentuk kurva trip MCB
Kurva c:
Mengontrol arus sebesar 5 sampai 10 In dan melindungi sirkit dari arus hubung singkat tinggi di dalam suatu distribusi.
Kurva d dan k :
Memutuskan arus antara 10 sampai 14 In, untuk aliran arus awal yang tinggi seperti LV/LV trafo.
Kurva Z :
2,4 sampai 3,6 In untuk perlindungan tehadap sirkit elektronik
Kurva MA:
12 In hanya untuk perlindungan terhadap arus hubung singkat dan aliran arus yang awal yang tinggi seperti motor dan koil.
Kurva B:
3 sampai 5 In, untuk perlindungan terhadap arus hubung singkat yang rendah pada generator.
Ketentuan pemasangan MCB:
MCB harus menyertakan fixed unadjustable time/current tripping characteristic yang dikalibrasi berdasarkan Standard Internasional/B.S 3871 Bagian 1 pada temperatur 40 derajat Celcius. Kemampuan-kemampuan lainnya harus seperti yang ditentukan untuk MCCB.
Semua sirkuit MCB yang melindungi sirkuit luar harus yang otomatis dan dilengkapi dengan pelindung yang sesuai terhadap beban lebih dan hubung singkat. Kapasitas pemutusan hubung singkat dari circuit breaker tidak boleh kurang dari tingkat kesalahan yang terjadi maksimum di titik dimana sirkuit tersebut bertanggung jawab atas pemilihan dan pemberian jenis circuit breaker yang tepat untuk perlindungan jenis sirkuit yang berbeda.
MCB masuk dari panel-panel distribusi dimana feeder dipasang dengan meteran listrik PLN harus dari jenis yang diizinkan oleh PLN.
